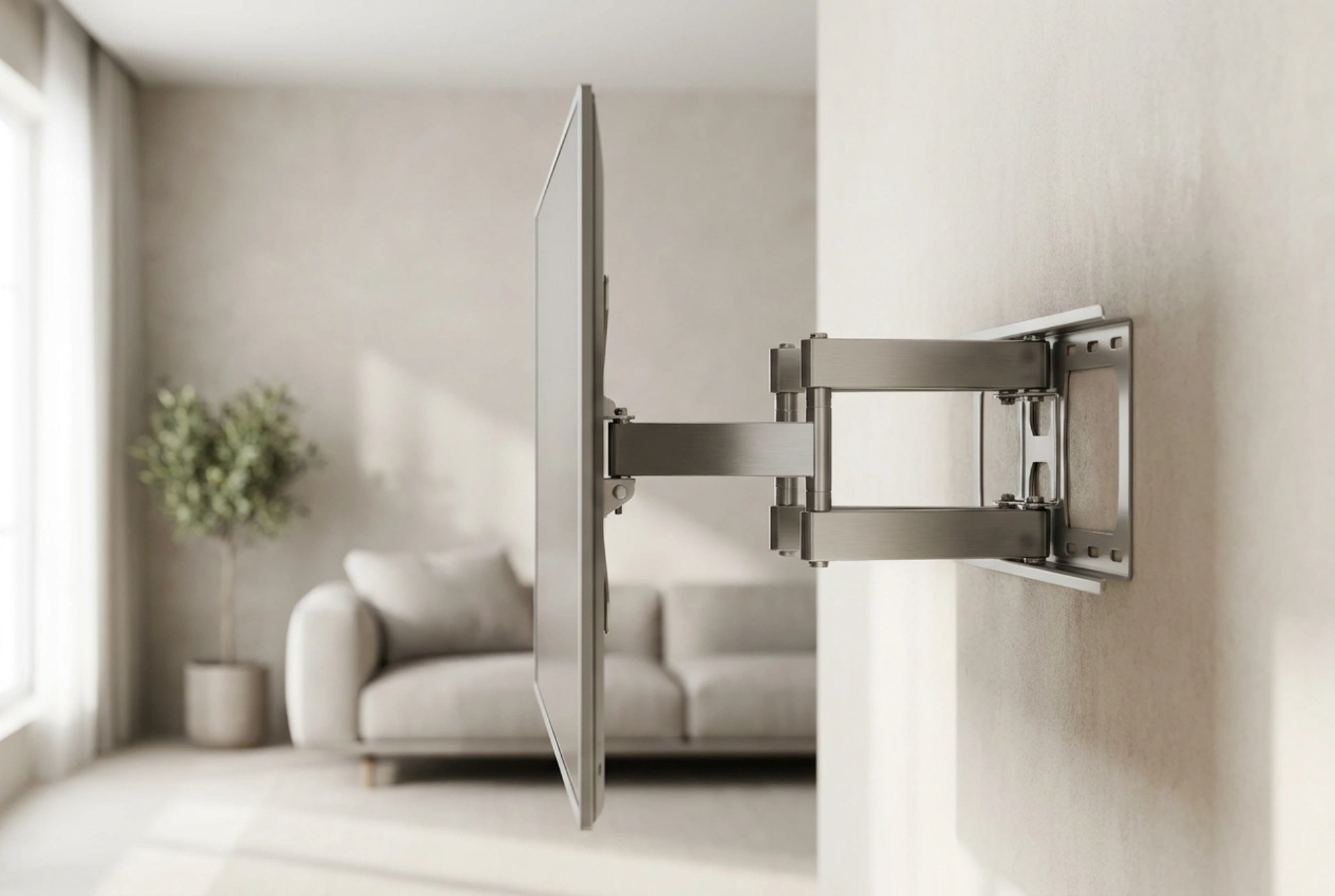

Een draaibare tv-beugel biedt de flexibiliteit om vanuit verschillende hoeken in een ruimte perfect zicht te hebben, mits de mechanische spanning en de kijklijnen correct zijn gekalibreerd. Door systematisch rekening te houden met de hefboomwerking, rotatieweerstand en lichtreflecties, creëert u een stabiele opstelling die moeiteloos schakelt tussen de bank, de eethoek of de keuken.
1. De mechanica van de draagarm: hefboomwerking en wandbelasting
Wanneer een televisiescherm aan een uittrekbare arm wordt gemonteerd, verandert de statische belasting zodra de arm wordt uitgetrokken. Volgens de wetten van de mechanica vergroot het uittrekken van de arm de armlengte van de kracht (kracht maal arm), waardoor het buigmoment op de muurbevestiging aanzienlijk toeneemt. Dit heeft directe gevolgen voor de verankering.
Bij montage op een massieve muur vangen expansiepluggen of chemische ankers deze trekkrachten op. Bij gipskartonwanden moet de beugel direct in de achterliggende houten of metalen staanders worden geschroefd. Gebruik een beugel met een brede wandplaat om de druk over een groter oppervlak te verdelen. Het afstellen begint bij een absoluut waterpas gemonteerde basisplaat; een afwijking van slechts één millimeter aan de wand vertaalt zich bij een volledig uitgetrokken arm in centimeters scheefstand.
2. Het instellen van de frictie en mechanische spanning
Een veelvoorkomend probleem bij draaibare tv-beugels is dat het scherm uit zichzelf gaat draaien of kantelen. Dit wordt veroorzaakt door onbalans in de frictiegewrichten. Bijna elke beugel is uitgerust met instelbare frictiebouten op de scharnierpunten.
- Kantelsysteem (Tilt): Draai de bouten van het kantelmechanisme zo aan dat het scherm in de gewenste hoek blijft staan, maar nog wel met lichte handmatige druk kan worden gecorrigeerd. Te strakke bouten zorgen ervoor dat u te hard aan het frame moet trekken, wat schade aan het scherm kan veroorzaken.
- Zwenkarmen (Swivel): De verticale scharnierpennen moeten loodrecht op de zwaartekrachtlijn staan. Stel de weerstand zo in dat de arm soepel vouwt zonder speling. Beweeg de arm altijd aan de constructie van de beugel zelf, niet door aan de randen van het paneel te trekken.
3. Ergonomie en kijklijnen voor meerdere zones
Om een televisie vanuit verschillende posities (zoals zittend op de bank of staand aan het kookeiland) comfortabel te bekijken, moet de hoogte strategisch worden gekozen. De gouden regel voor een vaste tv is dat het bovenste derde deel van het scherm op ooghoogte hangt. Bij een multifunctionele beugel kiest u een compromis-hoogte.
Meet de ooghoogte vanaf de laagste zitpositie en de hoogste positie. Monteer de beugel op een gemiddelde hoogte tussen deze twee referentiepunten. De resterende hoekafwijking vangt u op door de verticale kantelfunctie te gebruiken. Richt het scherm licht naar beneden wanneer u vanaf de bank kijkt, en kantel het loodrecht wanneer u vanuit een hogere positie kijkt om kleurverschuivingen en contrastverlies te minimaliseren.
4. Reflectiebeheer en lichtinval
Lichtbronnen zoals ramen en lampen veroorzaken hinderlijke reflecties op het schermglas. Een draaibare beugel is het ideale hulpmiddel om deze reflecties actief te omzeilen. De reflectiehoek is gelijk aan de invalshoek. Door het scherm slechts enkele graden te draaien, verplaatst u de reflectie buiten uw directe gezichtsveld. Houd bij het bepalen van de draairadius rekening met de stand van de zon gedurende de dag, zodat de beugel voldoende rotatievrijheid heeft om het binnenvallende licht te compenseren.
5. Kabelmanagement bij dynamische belasting
Een bewegende beugel stelt hoge eisen aan de bekabeling. Kabels die te strak gespannen staan, kunnen poorten beschadigen of losschieten wanneer de arm volledig wordt uitgetrokken.
Laat de kabels in een ruime lus langs de scharnierpunten lopen. Bevestig de kabels met flexibele klittenbandstrips in plaats van harde plastic kabelbinders, om te voorkomen dat de kabelmantel insnoert bij beweging. Zorg ervoor dat de buigradius van met name optische kabels en stroomkabels nooit kleiner wordt dan de minimale radius, om signaalverlies of kabelbreuk te voorkomen.
