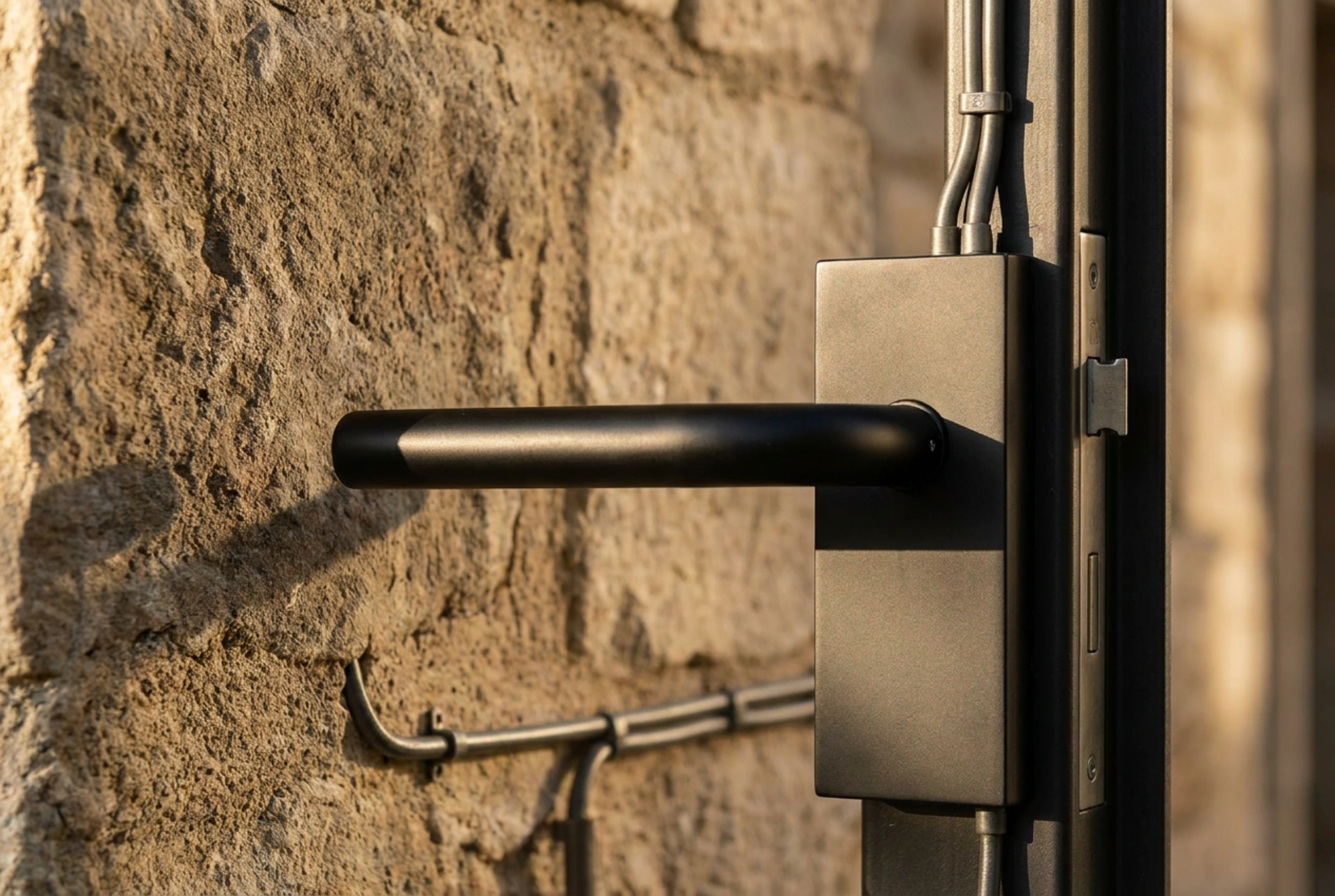

Het integreren van een elektrische deuropener in een intercomsysteem vereist een nauwkeurige afstemming van laagspanningselektrotechniek en mechanische toleranties. Door rekening te houden met spanningsval, inductieve retourstromen en weersinvloeden zorgt u voor een betrouwbare en veilige werking van de toegangspoort.
Spanningsval en kabeldiameter overbruggen
De meeste elektrische deuropeners werken op een veilige laagspanning van 12 of 24 volt, zowel in wisselstroom (AC) als gelijkstroom (DC). Een van de meest voorkomende fouten bij de installatie is het negeren van de elektrische weerstand van de geleider over langere afstanden. Wanneer de afstand tussen de voeding (meestal binnenshuis) en de poort groter wordt, neemt de weerstand van de kabel toe, wat leidt tot een spanningsval volgens de wet van Ohm (U = I * R).
Als de spanning bij de deuropener onder de minimale werkingsgrens daalt, zal de elektromagneet niet krachtig genoeg zijn om de schoot te ontgrendelen. Om dit te voorkomen, moet de diameter van de koperen aders worden aangepast aan de afstand:
- Afstanden tot 25 meter: Een minimale aderdiameter van 0,5 mm² (zoals bij standaard telefoonkabel of UTP-kabel waarbij aders worden samengevoegd) is doorgaans voldoende.
- Afstanden van 25 tot 50 meter: Gebruik aders van minimaal 0,75 mm² tot 1,0 mm² om de weerstand laag te houden.
- Afstanden boven de 50 meter: Kies voor een aderdiameter van minstens 1,5 mm² of plaats een hulpvoeding (relaisgestuurd) dichter bij de poort om het vermogensverlies te minimaliseren.
Inductieve belastingen en de noodzaak van een blusdiode
Een elektrische deuropener maakt gebruik van een elektromagnetische spoel. Wanneer de spanning op de spoel wordt ingeschakeld, bouwt zich een magnetisch veld op dat de pal mechanisch verschuift. Het kritieke moment treedt echter op wanneer de stroom abrupt wordt uitgeschakeld door de relaiscontacten van het intercomsysteem.
Door de inductieve eigenschappen van de spoel probeert de stroom te blijven stromen, wat resulteert in een extreem hoge, kortstondige inductieve spanning (tegenspanning of back-EMF). Deze spanningspiek kan honderden volts bereiken en zoekt een weg terug via de dunne elektronica van de intercom, wat leidt tot ingebrande relaiscontacten of defecte printplaten. Om dit natuurkundige fenomeen te beheersen, is een beveiliging essentieel:
- Bij gelijkstroom (DC): Schakel een vrijloopdiode (zoals de universele 1N4007) parallel over de aansluitklemmen van de deuropener. De diode moet in sperrichting worden geplaatst (de kathode, gemarkeerd met de streep, naar de positieve pool). Dit voert de inductiepiek veilig af binnen de spoel zelf.
- Bij wisselstroom (AC): Gebruik een varistor of een RC-blusnetwerk parallel over de spoel om de spanningspieken te absorberen, aangezien een diode bij wisselstroom kortsluiting zou veroorzaken tijdens de negatieve sinusfase.
Mechanische uitlijning en thermische expansie
Zelfs de meest nauwkeurig berekende elektrische schakeling faalt als de fysieke uitlijning van de poort en de deuropener niet klopt. Een elektrische deuropener kan onder mechanische druk (voorspanning) blokkeren. Als de poortvleugel constant tegen de pal van de opener duwt – bijvoorbeeld door winddruk of een scheefhangende poort – kan de elektromagneet de wrijving niet overwinnen om de pal vrij te geven.
Houd bij de mechanische montage rekening met het krimpen en uitzetten van materialen door temperatuurschommelingen. Metalen poorten kunnen in de zomer millimeters uitzetten, waardoor de dagschoot klem komt te zitten. Zorg voor een minimale speling van 2 tot 3 millimeter tussen de dagschoot en de binnenzijde van de deuropener. Gebruik bij voorkeur deuropeners met een radiale, verstelbare schootvanger, waarmee de positie van de pal achteraf met enkele millimeters kan worden gecorrigeerd zonder de behuizing te verplaatsen.
Vochtpreventie en corrosiebescherming
Buiteninstallaties zijn onderhevig aan extreme weersomstandigheden, condensatie en temperatuurwisselingen. Vocht dat binnendringt in de elektrische aansluitingen veroorzaakt elektrolytische corrosie, wat leidt tot een overgangsweerstand en uiteindelijk tot een complete uitval van de verbinding.
Gebruik voor de fysieke verbinding tussen de grondkabel en de flexibele overgang naar de poort altijd met gel gevulde krimpconnectoren die vochtindringing mechanisch blokkeren. Wikkel de verbindingen daarnaast in met zelfvulkaniserende tape. Voor de overgang van de vaste kolom naar de bewegende poortvleugel dient een flexibele, roestvrijstalen kabeldoorvoer te worden gebruikt om metaalmoeheid en kabelbreuk door constante beweging te voorkomen. Sluit de 230V-voedingszijde van de intercomtransformator altijd aan via een gecertificeerde installatieautomaat binnenshuis.
