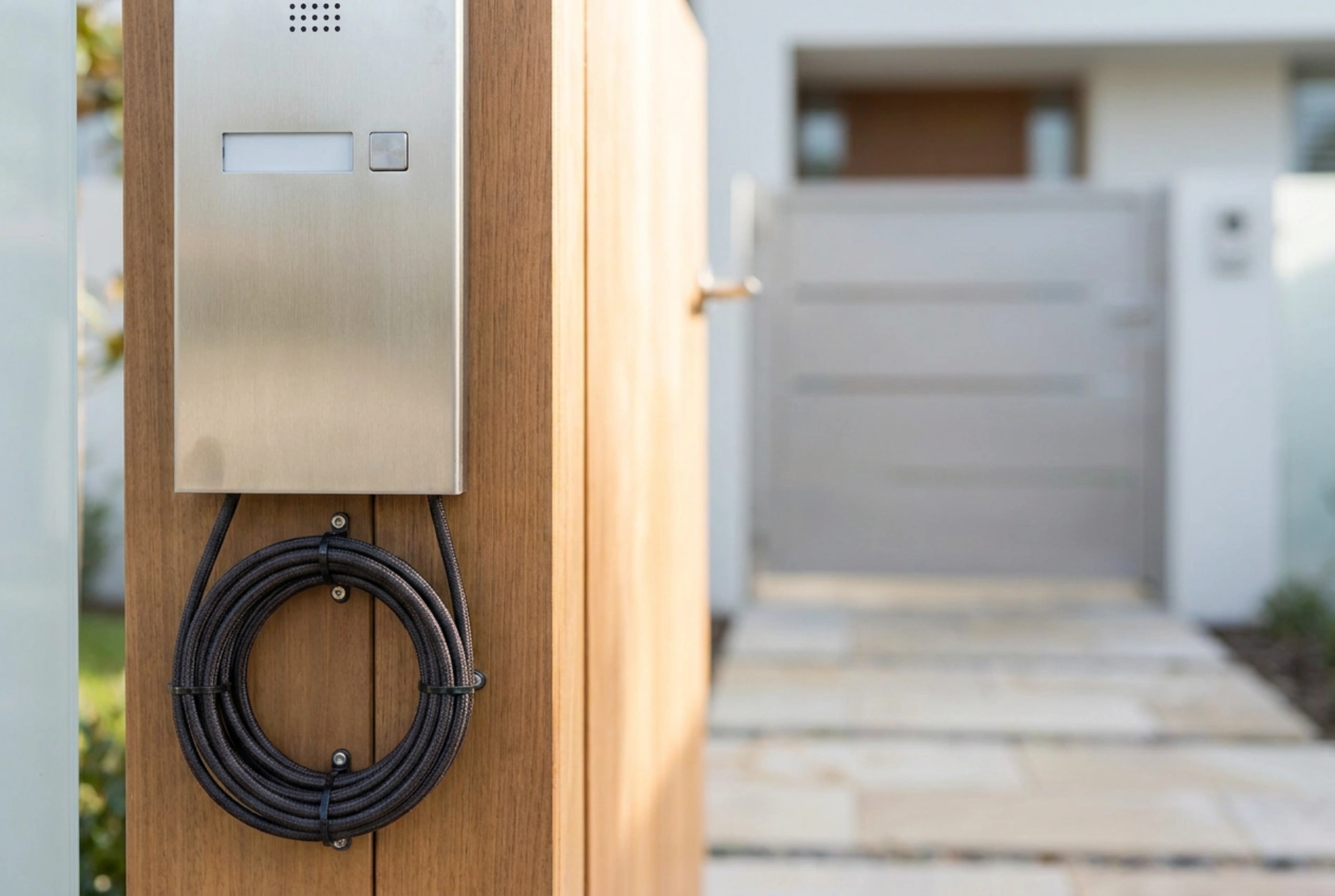

Een betrouwbare intercom bij de poort vereist een zorgvuldige mechanische en thermische voorbereiding om storingen door vocht en temperatuurschommelingen te voorkomen. Door de juiste kabels te kiezen en de fysieke montageomgeving te optimaliseren, leg je de basis voor een storingsvrij systeem zonder dat je diepgaande elektrotechnische risico's hoeft te nemen.
De wetten van de grond: Kabelbescherming en diepte
De grootste vijand van een buitenintercom is niet de software, maar de fysieke omgeving onder de grond. Grondwater, vorst en mechanische druk door wortels of verzakkingen kunnen onbeschermde kabels snel beschadigen. Daarom is het essentieel om uitsluitend grondkabels te gebruiken die geschikt zijn voor buitentoepassingen, gekenmerkt door een stevige, vochtbestendige buitenmantel.
Leg de kabels altijd in een flexibele mantelbuis van PVC op een minimale diepte van 60 centimeter. Deze diepte ligt in de meeste Europese regio's onder de vorstgrens, waardoor de kabel niet wordt blootgesteld aan de mechanische krachten van bevriezende en uitzettende grond. Zorg ervoor dat de mantelbuis aan de uiteinden goed is afgedicht met speciale doorvoertules of niet-uithardende kit. Dit voorkomt dat de buis volloopt met water, wat bij vorst alsnog tot compressie van de aders kan leiden.
Spanningsval en de natuurkunde van de aderdoorsnede
Een veelvoorkomend probleem bij intercomsystemen die op grotere afstand van het huis worden geplaatst, is een haperende verbinding of een display dat uitvalt zodra de deuropener wordt geactiveerd. Dit fenomeen is te wijten aan de wet van Ohm en het concept van spanningsval.
Elke elektrische geleider heeft een interne weerstand die toeneemt naarmate de kabel langer en dunner is. Wanneer de transformator binnenshuis 12 of 24 volt levert, kan er bij een te dunne kabel over een afstand van dertig meter te weinig spanning overblijven bij de buitenpost. Dit is vooral kritiek op het moment dat de magnetische deuropener, die relatief veel stroom verbruikt, wordt ingeschakeld. Om dit te voorkomen, moet de aderdoorsnede nauwkeurig worden afgestemd op de afstand:
- Voor afstanden tot 25 meter volstaat meestal een aderdoorsnede van 0,5 mm of 0,8 mm (bijvoorbeeld een standaard telefoonkabel).
- Bij afstanden tussen de 25 en 50 meter is het raadzaam om over te stappen op aders van minimaal 1,0 mm of 1,5 mm voor de stroomvoerende aders van de deuropener.
- Gebruik bij voorkeur zuiver koperen geleiders in plaats van goedkopere aluminium geleiders met een koperlaagje, omdat koper een aanzienlijk lagere specifieke weerstand heeft en minder snel oxideert.
Capillaire werking en vochtbestrijding
Water heeft de eigenschap dat het via microscopisch kleine openingen omhoog kan kruipen tegen de zwaartekracht in. Dit staat bekend als de capillaire werking. Als een kabel direct van de natte grond naar de achterkant van de intercombehuizing loopt, kan vocht tussen de aders en de buitenmantel omhoog worden gezogen, rechtstreeks de elektronica in.
Om dit natuurkundige proces te dwarsbomen, pas je een zogenaamde druppellus toe vlak voordat de kabel de behuizing binnendringt. Buig de kabel in een scherpe U-vorm naar beneden en weer omhoog. Eventueel condenswater of binnensijpelend regenwater zal zich op het laagste punt van de lus verzamelen en daar naar beneden druppelen, in plaats van de behuizing in te lopen.
Daarnaast moet de montageplaat van de buitenpost waterdicht op de poortpaal worden gemonteerd. Gebruik hiervoor de meegeleverde rubberen afdichtingen. Let op: sluit nooit de afwateringsopeningen aan de onderzijde van de behuizing af met kit. Deze openingen zijn cruciaal om condenswater, dat ontstaat door temperatuurverschillen tussen dag en nacht, te laten ontsnappen.
Elektrochemische corrosie voorkomen
Bij het monteren van de metalen buitenpost op een metalen poortpaal ligt een chemisch gevaar op de loer: galvanische corrosie. Wanneer twee verschillende metalen direct met elkaar in contact komen in een vochtige omgeving, fungeert het vocht als een elektrolyt. Het minst edele metaal zal hierdoor versneld gaan oxideren.
Gebruik daarom altijd kunststof afstandshouders of een rubberen achterplaat om direct metaal-op-metaalcontact te vermijden. Gebruik daarnaast uitsluitend montageschroeven van roestvast staal om te voorkomen dat de schroeven zelf gaan roesten en de behuizing permanent beschadigen.
